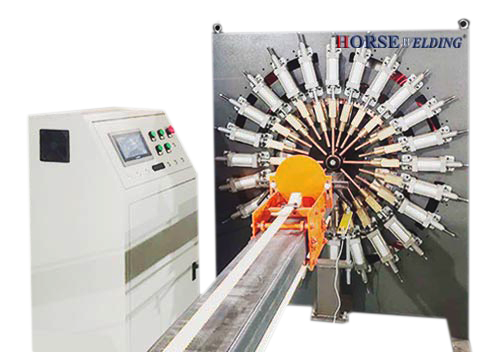

Máquina de Hacer Canastillas para Mangas Filtrantes con alimentación y soldadura automáticas de anillos
HORSE WELDING fabrica una Máquina de Soldadura de Jaulas de Filtro Altamente Automatizada para filtro de mangas, que utiliza tecnología de soldadura de Frecuencia Intermedia para lograr la mejor calidad de soldadura y ahorrar más del 35% de energía, al tiempo que garantiza una alta eficiencia en la producción de Filtros Canastos.
La máquina de fabrica de canastillas para colector de polvo de HORSE es automática, ahorra energía, ahorra mano de obra, reduce la intensidad laboral, es más fácil de operar, más segura y se puede actualizar tanto en software como en hardware. (Diseño Modular).
¡Una máquina de canastillos para filtros para resolver tus problemas al fabricar canastillos y reducir costos, mejorando la calidad de las jaulas mediante automatización y tecnología de soldadura de frecuencia intermedia!
Especificaciones
- Modelo: FCW-24-M
- Forma de la jaula: Redonda, ovalada, plana, estrella, cuadrada u otro diseño especial de jaulas.
- Material del alambre: Acero al carbono, acero inoxidable, alambre galvanizado, alambre de titanio.
- Diámetro del alambre: Ø2.8-Ø4mm
- Especificación de la jaula: Jaula de alambre de 8\10\12\16\20\24 hilos, longitud máxima de 8200 mm; Diámetro de la jaula: Ø110-Ø195
- Voltaje de entrada nominal: 380-3P + Línea nula (personalizado)
- Potencia de diseño del transformador: 75KVA
- Cantidad de transformadores: 2 juegos \ CA o IF
- Consumo instantáneo de energía del anillo y alambre vertical: Suministro de energía simultáneo - 30KVA
- Control e interfaz de operación: Brazo de control mecánico + Pantalla táctil
- Estructura del carrito: Motor servo + Mecanismo automático de sujeción de alambre
- Método de alimentación del anillo: Alimentación automática \ Alimentación manual
- Método de enfriamiento: Enfriamiento por agua
- Requisitos de suministro eléctrico: Voltaje monofásico: 220V (-5% ~ +10%), 50Hz \ Voltaje trifásico: 380V (-5% ~ +10%), 50Hz o personalizado según la red eléctrica del cliente.
- Requisitos de suministro de gas: Requisitos de suministro de gas: 3 m³/min, 0.6-0.8 MPa (Dos juegos de línea de máquina de canastillas).
Video de la Máquina:
Características de Nuestra Máquina de Jaulas:
1. Esta máquina utiliza 2 fuentes de energía de soldadura de corriente alterna (AC) o fuentes de energía de soldadura de corriente continua (CC) de frecuencia media con inversor. Todo el sistema de soldadura está compuesto por un controlador, transformador de corriente alterna o de frecuencia media, circuito de soldadura, mecanismo de presión y pieza de trabajo.
2. La máquina está diseñada con un brazo de control mecánico que facilita su operación por parte de los trabajadores. Esto es conveniente cuando el controlador de la máquina de soldadura de jaulas del taller no es fácil de colocar y se puede ajustar en todas las direcciones. También reduce el desgaste del riel durante largos períodos de extracción de jaulas.
3. Se han añadido cuatro juegos de soportes giratorios a la guía para apoyar la jaula y permitir la descarga rápida de jaulas largas y cortas según las necesidades del cliente.
4. El motor de extracción de jaulas es un motor servo.
5. Un carro especialmente diseñado para sujetar alambres y extraer jaulas produce un efecto claro al alinear la jaula durante el proceso de sujeción de alambres y extracción de jaulas.
6. La máquina adopta el método de alimentación manual de anillos seguido de la alimentación automática de anillos a través del mecanismo de manga, lo que mejora en gran medida la eficiencia de la máquina y reduce significativamente la intensidad laboral de los trabajadores. Solo se necesita una trabajadora para operar la máquina.
7. El núcleo del molde integrado proporciona una mejor precisión de soldadura y es fácil de reemplazar.
8. En el futuro, el cliente puede instalar el nuevo módulo del sistema de carga de anillos en la máquina original según sus requerimientos. El módulo de carga de anillos se puede agregar a la máquina de forma perfecta.
